材料性能知識(shí)，選材推薦技術(shù)支持等。可以在線咨詢。abasisidin的主要化學(xué)成分(%)

　　CSiMnCrMoV

　　白勝*****8407簡(jiǎn)介

　　白勝8407是由鉻、鉬和釩合金制成的工具鋼。其優(yōu)點(diǎn)如下:&牛；優(yōu)異的抗熱震性和抗裂性& bull高溫高強(qiáng)度&公牛；無論大小，韌性和延展性都很高且各向同性& bull優(yōu)異的加工性和拋光性；優(yōu)異的淬透性&公牛；良好的熱處理尺寸穩(wěn)定性

　　提高模具壽命

　　白勝8407是通過特殊的煉鋼工藝和嚴(yán)格的質(zhì)量控制獲得的高純度、精細(xì)組織的鋼。8407的各向同性(各向同性)優(yōu)于通過常規(guī)精煉制成的H13。這對(duì)于模具如壓鑄模具、鍛造模具和擠壓模具的機(jī)械抗疲勞性和熱應(yīng)力抗疲勞性更有價(jià)值。因此，在不降低韌性的情況下，8407的模具硬度可比普通H13提高1-2 HRC。高硬度可以減緩熱裂的發(fā)生，延長(zhǎng)模具壽命。807符合北美壓鑄協(xié)會(huì)(NADCA) # 207-90(原DCRF01-83-02D)壓鑄模具用**H13鋼規(guī)范。

　　白勝*****8407的使用:

　　壓鑄模具:壓鑄模具、鑲件、型芯、模肉、澆口、噴嘴、頂針、柱塞、套筒等。

　　擠壓用模具:模芯、模座、墊圈、襯套、頂桿、軸承座等。

　　熱鍛用模具:鋁鎂合金熱鍛、銅合金熱鍛、鋼熱鍛等。

　　塑料模具:注塑模具、壓力傳遞模具等。

　　其他用途:沖壓厚鋼板、鐵屑剪、熱剪、模具套環(huán)、耐磨件等。

　　白勝*****8407的物理特性

　　硬化和回火至45HRC硬度，室溫和高溫下的數(shù)據(jù)。

　　溫度(℃)

　　密度(千克/立方米)

　　彈性系數(shù)(牛頓/平方毫米)

　　熱膨脹系數(shù)(從20℃ /℃)-12.6×10-613.9×10-6

　　導(dǎo)熱系數(shù)(W/m℃)

　　白勝*****8407的熱處理

　　(1)軟退火:將鋼材在保護(hù)氣氛中加熱至850℃，均熱后在爐中以每小時(shí)10℃的速度冷卻至650℃，然后在空氣中緩慢冷卻。

　?、葡龖?yīng)力:粗加工后，為了消除殘余應(yīng)力，必須將鋼材加熱到650℃，加熱2小時(shí)，然后在爐中冷卻到500℃，然后空冷。

　　(3)淬火:預(yù)熱溫度:650-850℃，通常分兩個(gè)階段預(yù)熱；奧氏體化溫度(淬火溫度):1020-1050℃模具鋼無論807是軟的還是硬的，常見的溫度都是1020℃。

　　回火前溫度℃保持時(shí)間*小硬度HRC

　　1553 2

　　54 2

　　保溫時(shí)間當(dāng)鋼材的中心點(diǎn)也達(dá)到淬火溫度時(shí)，再次要求保溫時(shí)間。

　　注意:在淬火和硬化過程中，必須防止鋼氧化和脫碳。

　?、谴慊鸾橘|(zhì):高速循環(huán)氣體或空氣；真空冷卻【高速充足正壓氣體】；在450-550℃的鹽浴爐或流動(dòng)粒子爐中，分級(jí)淬火(回火)，然后空冷；在180-220℃的鹽浴爐或流動(dòng)粒子爐中，分步淬火(麻回火)，然后空冷；在熱油中淬火。

　　1:鋼材溫度冷卻到50-70℃時(shí)，應(yīng)立即回火；注意:為了獲得*合適的模具性能，淬火冷卻速度應(yīng)盡可能快，但不應(yīng)引起過度變形或開裂。

　?、苫鼗?根據(jù)所需硬度和參考回火圖，選擇合適的回火溫度。至少磨煉兩次。每次回火后，必須冷卻至室溫。*低回火溫度為180℃。模具應(yīng)在回火溫度下保持至少兩個(gè)小時(shí)。避免在425-525℃(如圖)回火，避免回火脆性。

　　不同溫度回火后的近似沖擊強(qiáng)度。807鋼比常規(guī)方法精煉的AISIH13鋼具有更好的各向同性。

　　建議避免在425 ~ 525℃之間回火，防止韌性下降。

　　淬火后的尺寸變化(樣品尺寸:100×100×25毫米)

　　寬度%長(zhǎng)度%厚度%

　　1020℃油淬*低。

　　*大-0.08

　　-0.15-0.06

　　-0.16 0

　　+0.30

　　1020℃時(shí)的*低空氣冷卻

　　*大-0.02

　　+0.03-0.05

　　+0.02 0

　　+0.05

　　1020℃時(shí)的*小真空淬火

　　*大+0.01

　　+0.02-0.02

　　-0.04+0.08

　　+0.12

　　回火后的尺寸變化

　　注:*終尺寸變化是淬火和回火累積尺寸變化的總和。

　　白勝*****8407的氮化處理

　　滲氮產(chǎn)生的高硬度表層具有良好的耐磨性和耐腐蝕性，但韌性相對(duì)較差，容易因機(jī)械應(yīng)力和熱應(yīng)力的影響而開裂或剝落，尤其是滲氮后表面出現(xiàn)白色氮化層時(shí)，危險(xiǎn)性增加。滲氮前，鋼必須硬化，回火溫度必須比滲氮溫度至少高50℃。在525℃的氨氣中滲氮或在480℃的90%氫氣和10%氮?dú)獾幕旌蠚夥罩须x子滲氮可獲得1000-1250HV1的表面硬度。一般推薦離子滲氮，因?yàn)槠涞獎(jiǎng)轁舛热菀卓刂疲貏e是在熱作模具中，所以要避免“白氮化層”。當(dāng)然，嚴(yán)格控制的氣體滲氮也能達(dá)到滿意的效果。

　　(1)用90%氫(H2)和10%氮(N2)進(jìn)行離子滲氮

　　溫度℃滲氮時(shí)間h表面深度mm

　　四千八百元五角

　　四百點(diǎn)零零四

　　表面深度:從硬度超過基材硬度50HV的深度計(jì)算。表面硬度只有700HV。

　　建議熱?？偟疃炔怀^0.3毫米..807在退火狀態(tài)下也可以氮化，但氮化深度和硬度會(huì)降低。

　　⑵軟氮化:軟氮化在專用的鹽浴爐或相應(yīng)的氣氛中進(jìn)行。模具鋼807是軟模或硬膜，溫度570℃左右，處理時(shí)間一般兩小時(shí)，表面硬度950-1000HV1，深度100-200微米左右。熱佐模具鋼建議芯部軟氮化的總深度小于0.1毫米..

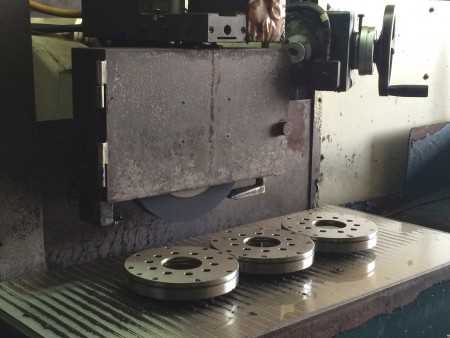

　　白勝*****8407的磨削加工

　　正確的磨削工藝可以避免磨削裂紋，延長(zhǎng)模具壽命，低溫回火鋼對(duì)磨削尤為敏感。砂輪必須經(jīng)過適當(dāng)?shù)男拚湍ゼ猓ハ鲿r(shí)要使用大量的冷卻液。砂輪制造商建議選擇砂輪。

　　白勝*****8407的焊接修復(fù)

　　如果白勝8407的焊片可以適當(dāng)預(yù)熱，那么焊片應(yīng)該進(jìn)行預(yù)處理。焊接修復(fù)時(shí)，選擇合適的焊條，采用合適的焊接修復(fù)工藝，可以獲得滿意的效果。

　　焊接方法TIG氬弧焊MMA電弧焊

　　預(yù)熱溫度325 ~ 375℃

　　QRO-90QRO-90焊條

　　焊接后的硬度為4851HRC4851HRC

　　退火材料焊補(bǔ)后的熱處理

　　在比原回火溫度低10 ~ 20℃的溫度下回火。

　　在保護(hù)氣氛中850℃退火，以每小時(shí)10℃的速度隨爐冷卻至650℃，然后在空氣中冷卻。

　　白勝的EDM Assab 8407

　　如果鋼被淬火后用電機(jī)加工，必須在比原回火溫度低25℃的溫度下再次回火。

　　白勝*****8407鍍硬鉻

　　鍍鉻后，模具必須在180℃回火4小時(shí)，以避免氫脆。

　　百*****8407的光刻花

　　益生白8407結(jié)構(gòu)均勻，紋理細(xì)膩，含硫量低，保證了其光刻后能產(chǎn)生**的紋理效果。蘇州東锜公司自成立以來，一直秉承“誠(chéng)信、務(wù)實(shí)、高效、創(chuàng)新”的企業(yè)精神，將這一精神融入到企業(yè)的經(jīng)營(yíng)管理和工作實(shí)踐中，贏得了社會(huì)各界的信任和尊重。我公司多次被評(píng)為“蘇州市鋼材營(yíng)銷企業(yè)50強(qiáng)”、“中國(guó)鋼材營(yíng)銷企業(yè)100強(qiáng)”，被中國(guó)質(zhì)量檢驗(yàn)協(xié)會(huì)評(píng)為“全國(guó)優(yōu)質(zhì)服務(wù)誠(chéng)信示范企業(yè)”、“全國(guó)行業(yè)質(zhì)量示范企業(yè)”。

本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲(chǔ)空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請(qǐng)發(fā)送郵件至tokaits@163.com舉報(bào)，一經(jīng)查實(shí)，本站將立刻刪除。

下一篇：c17200進(jìn)口鈹銅絲鋼板
